摘要英飞拓已经推出了HD-SDI高清数字光端机，可实现HD-SDI/SD-SDI/ASI串行数字视频、音频、数据、网络和开关量的长距离传输。视频传输速率最高达到1485Mbps且传输路数最大可达8路。

　　目前，英飞拓已经推出了HD-SDI高清数字光端机，可实现HD-SDI/SD-SDI/ASI串行数字视频、音频、数据、网络和开关量的长距离传输。视频传输速率最高达到1485Mbps且传输路数最大可达8路。

　　此系列高清数字光端机具有以下特点：

　　1.发射机在电信号输入端配备了多码率电缆均衡器

　　2.内置减少信号抖动的电路，可以很好地处理畸变信号；

　　3.采用防雷技术，适用于室外场合；

　　4.接收机/发射机均带1路视频环出，方便本地监看和为客户节省视频分配器的数量，减少系统成本。

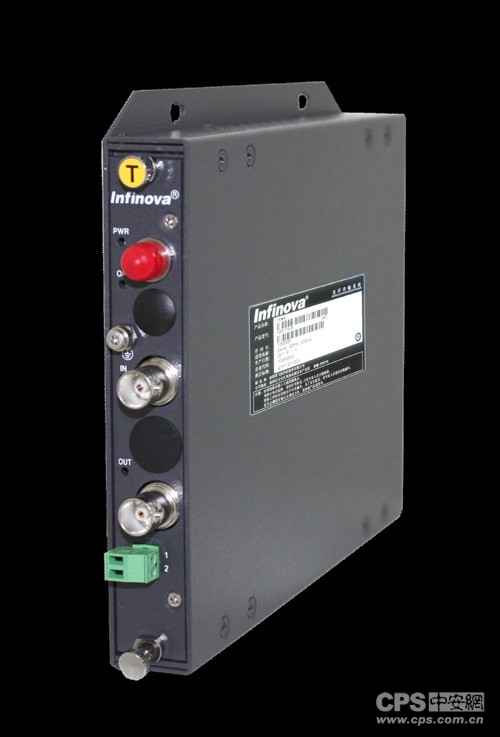

英飞拓N3721 HD-SDI高清数字光端机

英飞拓N3721 HD-SDI高清数字光端机

技术规格

视频指标	视频输入
	物理接口	BNC接头
	输入端口数	1
	环出端口数	1
	视频输入阻抗	75Ω
	自动均衡能力	1694A标准线缆：140米；普通75-4线缆：80米
	输入视频	HD-SDI，符合SMPTE-292M标准； SD-SDI，符合SMPTE-259M标准
	视频输入电平	＞380mVp-p
	视频输出
	物理接口	BNC接头
	输出端口数	2
	输出视频	HD-SDI，符合SMPTE-292M标准； SD-SDI，符合SMPTE-259标准
	视频输出电平	800mVp-p±10%
	上升/下降时间	<0.8ns
	最大抖动	<0.2UI (270Mbps)
数据指标	物理接口	工业插拔端子
	波特率	0~115.2 kbps
	误码率	<10^-9
光链路指标	光纤数量	1
	光学连接器	FC
	光波长	1310nm, 1550nm
	带宽	1.5G/155M（155M为反向数据带宽）
工作环境	工作温度	-40°C~+74°C
	存放温度	-40°C~+85°C
	工作湿度	0~95%，无冷凝
	功耗	4.5W
机械指标	重量(独立式)	1.06kg
	重量(插卡式)	0.58kg
	尺寸(独立式)	高158mm×宽44mm×深200mm
	尺寸(插卡式)	高129mm×宽40mm×深171mm
可靠性	平均无故障时间(MTBF)	10万小时以上
	防浪涌	4kV
	防静电	8kV
状态指示	LED指示灯	电源、视频、数据、光链路
