三安光电CPSE安博会期间首推红外LED芯片

    【CPS中安网 cps.com.cn】 视频监控的发展方向在于室外，室外监控的发展方向在于夜视，夜视的发展方向在于红外技术，这个趋势越来越明显。在红外夜视这个领域，中国企业已经走在世界最前列，一些先进技术令国外同行望尘莫及。那么，红外监控市场发展现状如何?

　　据了解，国外市场基本上不生产红外摄像机。其原因，一个是红外摄像机本身是一个高温产品，在大多数监控环境下 都是潜在的危险因素，如煤矿监控、工业监控等等。第二是红外摄像机的低价竞争严重影响了产品寿命，据调查，普通的红外摄像机使用寿命一般不到一年。产品使用寿命短对于红外摄像机厂家来说也许是更多的利润空间，然而对于终端用户来说却是损害了消费者的利益。红外摄像机市场势不可挡，因此各红外摄像机厂家也在不断开发更具性价比的产品。然而取决红外摄像机红外效果的好坏，关键在红外芯片。下面跟着小编来了解三安光电红外LED芯片的性能。

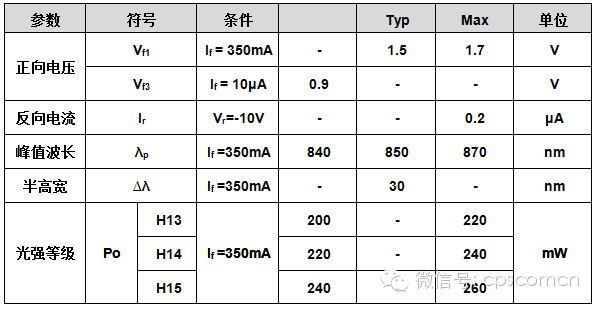

　　1产品概况

　　尺寸信息

　　芯片尺寸：42mil × 42mil (1060μm × 1060μm);芯片厚度：7mil (175μm); N焊盘尺寸：直径4.7 mil (120μm);电极材料:N电极 金;P电极：金

　　产品特点

　　三安光电红外LED芯片，具有高亮度、使用寿命长、节能及性价比高。广泛应用于照明系统和安防监控系统。

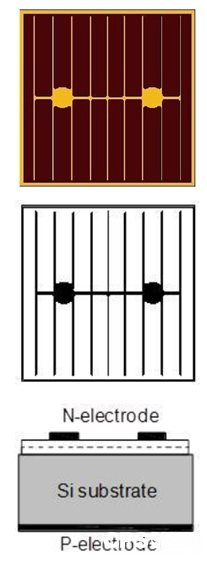

　　1.2产品外观

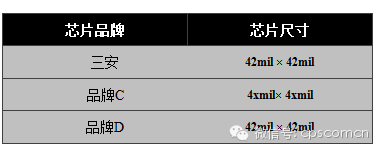

　　1.3测试对象

产品概况[/page]

　　2测试情况

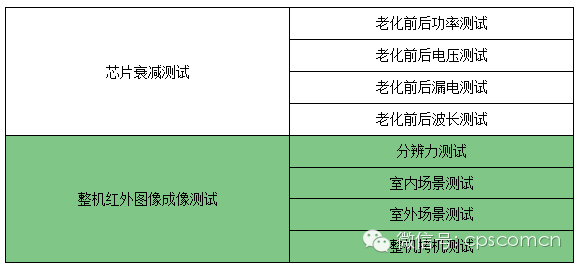

　　2.1测试项

　　2.3 衰减测试

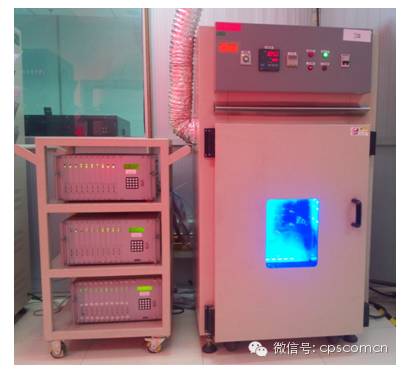

　　测试环境

　　恒温恒湿老化试验系统

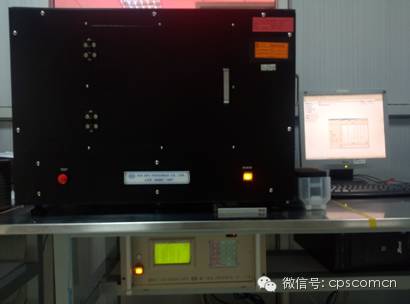

　　LED800 老化测试系统

　　测试方法

　　取三家LED芯片厂家各10pcs芯片，贴片加工成灯珠，进行为期30天的不间断老化拷机。

　　测试数据：

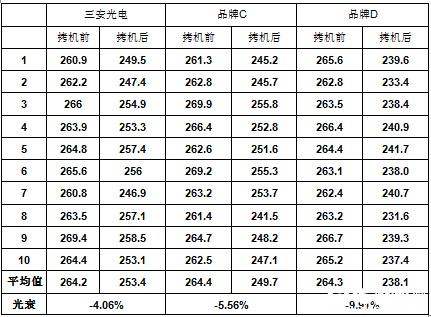

　　(1)功率(mW)测试

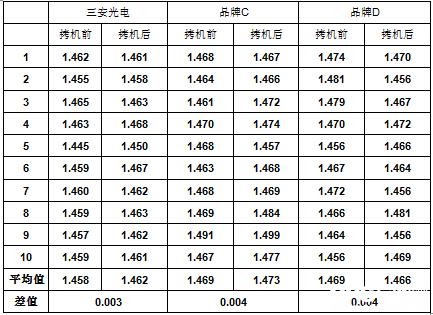

　　(2) 电压(V)测试

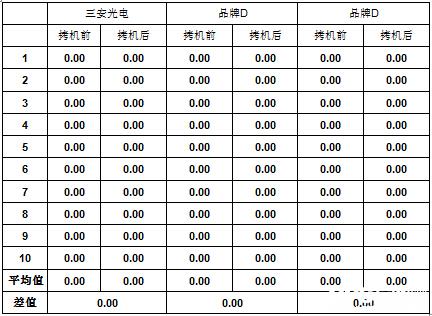

　　(3)漏电(μA)测试

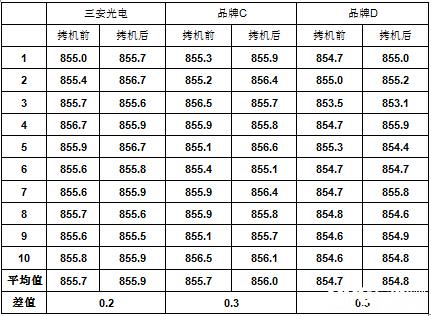

　　(4)峰值波长(nm)测试

　　测试结论

　　在光衰减(功率mV)测试数据可以看出：三安光电芯片拷机前后数据差值较小，光衰减仅为4.06%，其他两组芯片光衰减分别为5.56%、9.91%;

　　电压、漏电、波长测试项目，三款芯片拷机前后参数无明显变化;

　　衰减测试结果显示，三安光电芯片长期使用光强损失最小，光衰减表现优秀;

测试情况[/page]

　　2.4 图像质量测试

　　2.4.1 分辨力测试

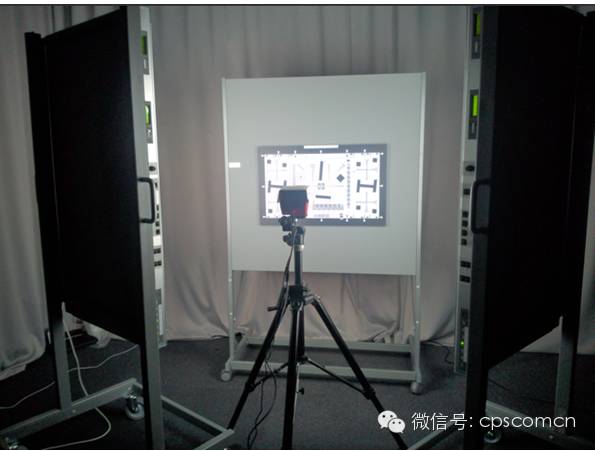

　　测试环境

　　测试设备

　　反射平面光源，中性灰背板，ISO12233测试卡，实景元素，色温照度计

　　测试方法

　　将四个摄像机分别测试在正常光源(D65)下和黑暗环境下，测试卡的成像数据，并分析;

　　将四个摄像机分别测试在正常光源下和黑暗环境下，实景环境下的成像数据，并分析;

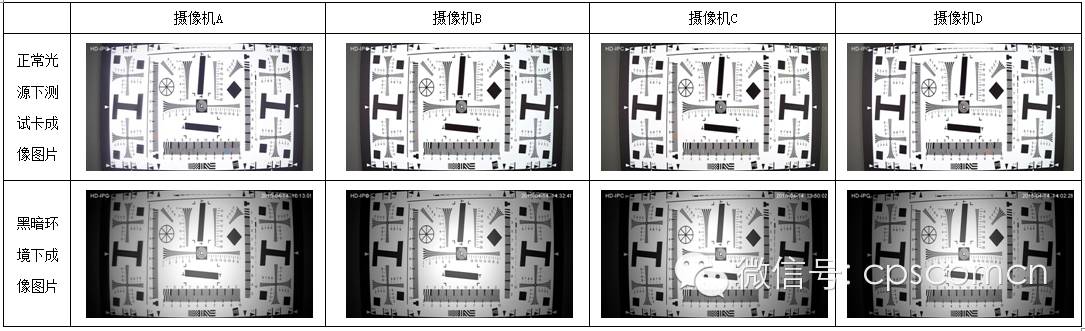

　　测试卡测试图片

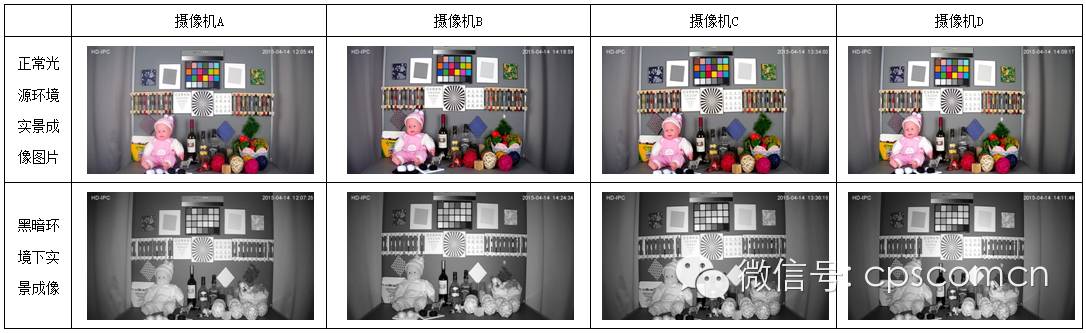

　　实景测试图片

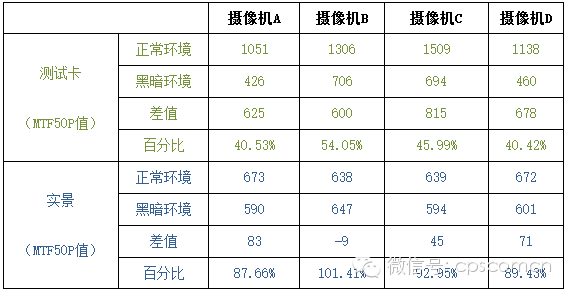

　　分辨力测试数据汇总

　　备注：厂商出厂默认为摄像机A、更换三安光电芯片为摄像机B、其他两款芯片分别为摄像机C、D。

　　测试结论

　　测试卡测试中：正常光源和黑暗环境下四组数据分辨力相差较大，其中摄像机B的，差值最小，且黑暗环境下为正常光源下数值的54.05%，其余都为40%左右，摄像机B在黑暗环境下和正常环境下分辨力相比其他三个摄像机差值小;

　　在实景测试中，正常光源和黑暗环境下的四组分辨力变化差距较小;其中摄像机B效果最好，黑暗环境下和正常光源下图像效果基本一样。

　　在实验室测试结果中，使用三安光电芯片的摄像机B分辨力效果表现优秀。

[page]图像质量测试[/page]

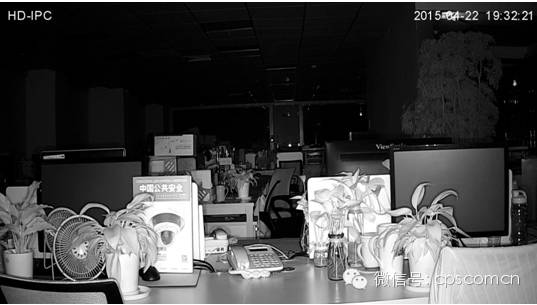

　　2.4.2室内场景测试

　　测试环境

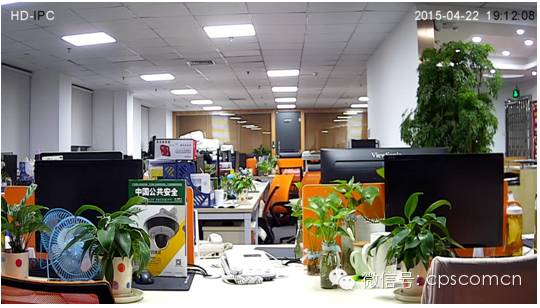

　　正常照度环境下成像图片

　　测试图片

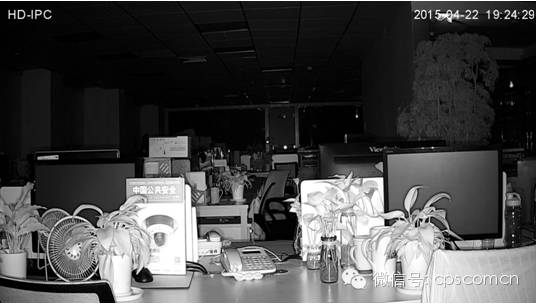

　　摄像机A在黑暗环境下成像

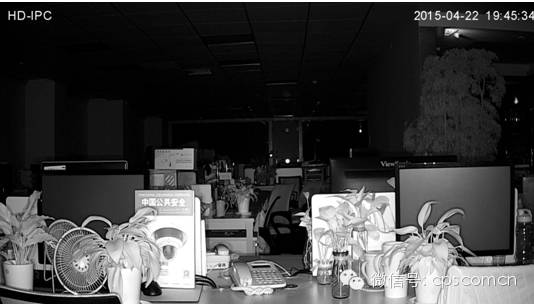

　　摄像机B在黑暗环境下成像

　　摄像机C在黑暗环境下成像

　　摄像机D在黑暗环境下成像

　　测试结论

　　四个摄像机黑暗环境下夜视图像整体通透性较好，夜视成像效果良好;

　　使用使用其他两种芯片的摄像机C、D，图像出现轻微噪点;

　　厂家默认灯板的摄像机A和使用三安光电芯片摄像机B图像整体表现优秀。

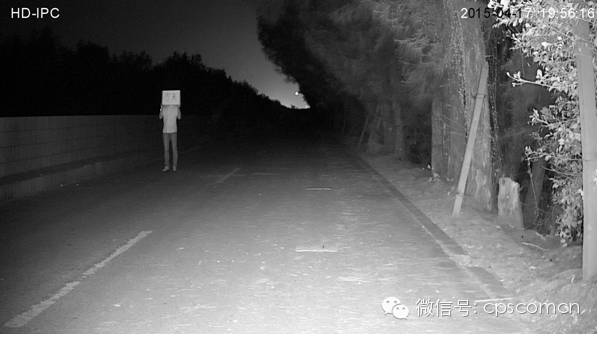

　　2.4.3室外场景测试

　　测试环境

　　测试方法

　　在黑暗的室外视野较远的场景，测试摄像机红外灯开启的成像效果

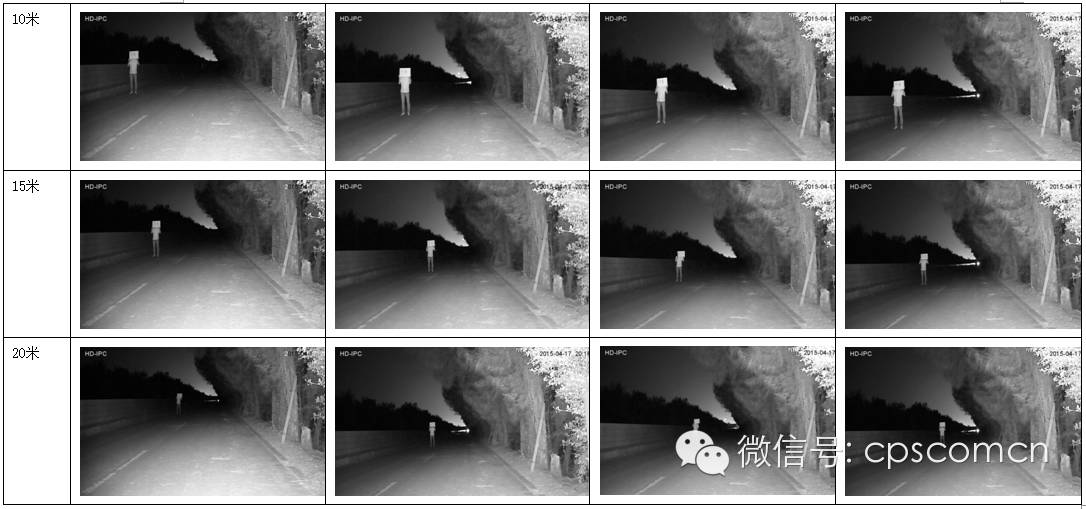

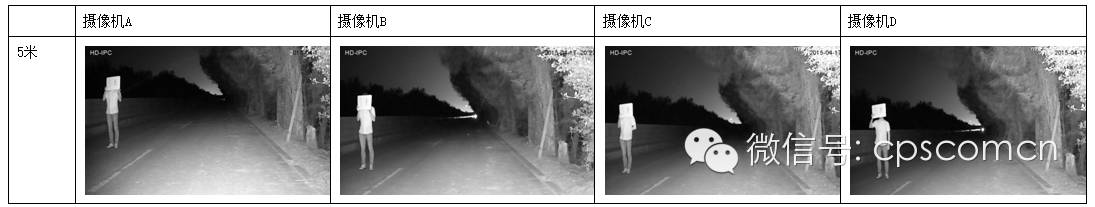

　　测试图片

　　备注：厂商出厂默认为摄像机A、更换三安光电芯片为摄像机B、其他两款芯片分别为摄像机C、D。

　　测试结论

　　四个摄像机在室外整体夜视效果表现良好;

　　在5米、10米四个摄像机画面无明显区别，都能看清;

　　在15米时摄像机C出现模糊和噪点，其他三个摄像机图像表现良好;

　　在20米时摄像机C画面模糊较严重，摄像机A、摄像机D出现模糊现象，摄像机B轻微模糊;

　　在室外测试中使用三安光电芯片的摄像机B，噪点较少图像清晰，表现优秀。

[page]室内场景测试[/page]

　　2.4.4 整机拷机测试

　　测试方法

　　取四组摄像机，未拷机前成像图像

　　取四组摄像机在不间断拷机20天后的成像图像进行对比分析

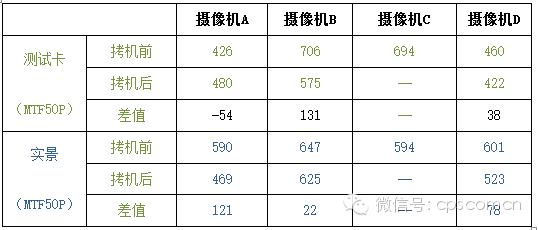

　　拷机后测试图片

　　备注：厂商出厂默认为摄像机A、更换三安光电芯片为摄像机B、其他两款芯片分别为摄像机C、D。

　　测试结论

　　拷机后，通过测试卡测试分辨力，其中摄像机C的红外不开启，其余三个摄像机夜视正常;

　　在拷机后黑暗环境下使用三安光电芯片的摄像机B的分辨力测试值最高，其中测试卡值为575;实景为625;

　　在实景测试中三安光电的摄像机B拷机前和拷机后数据变化最小，其中摄像机A拷机前和拷机后测试卡的数据基本无变化;

　　在整机拷机后使用三安光电芯片的摄像机B夜视效果表现优秀。

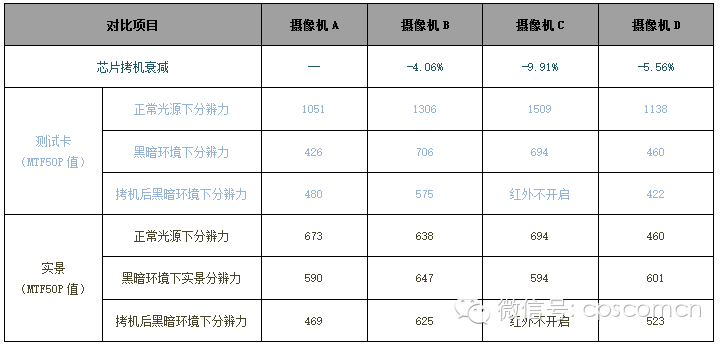

　　3数据对比分析

　　备注：厂商出厂默认为摄像机A、更换三安光电芯片为摄像机B、其他两款芯片分别为摄像机C、D。

　　4 测试总结

　　三安光电红外LED芯片在整个测试中表现优异。在芯片不间断拷机一个月，光衰减仅为4.06%。安装在监控摄像机里面，摄像机夜视和白天监控画面分辨力相差较小，在室内实景测试中整体通透性好，夜晚室外噪点较少，成像清晰。三安光电LED芯片寿命长、亮度高、节能及性价比高的产品特性，广泛应用于安防红外监控和照明系统。
