高性价比的CCTV传输实用新主张
互联网 2009-06-09

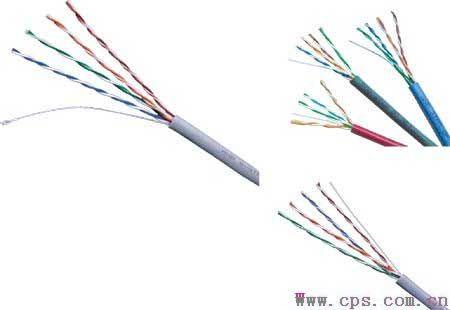

AXD（UTP）HSYV-5e 4X2X0.52数字通信线缆是深圳讯道实业有限公司荣誉出品的安防线缆，采用对绞结构，因而线缆能够有效抑制自身及外界的干扰。AXD（UTP）HSYV-5e 4X2X0.52超五类缆抗干扰能力达40dB以上。由于此线缆的抗干扰能力优异，传输速率高，非常适合安防视频监控系统设备的连接。它的传输距离可达1500米，一条线路可端接多路视频信号，与传统同轴线线路相比可大大降低系统成本，能够为“平安社区、平安城市、平安中国”提供可靠的连接，为视频信号的数字化传输提供充分的保障。
[page] 技术指标：
单根导体直流电阻：不大于9.50Ω/100m
导体间介电强度：AC 2s 2.5kV 不击穿
工作电容：不大于5.6nF/100m
特性阻抗：100±15Ω
衰减：100MHz 不大于22.0
串音：100MHz 不小于35
远端串音：100MHz 不小于24
可应用的局域网系统：
*1000BASE-T4；
*100MbpsTP-PMD；
*100BASE-T2/T4；
*100VG-AnyLAN；
*55/155Mbps ATM；
*10BASE-T；
市场应用：
AXD（UTP）HSYV-5e 4X2X0.52线缆可应用于大楼综合布线系统中工作区引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通信引出端到配线架之间的布线，满足于155MHz的双工数据通信，为系统提供8MHz以上的带宽余量。

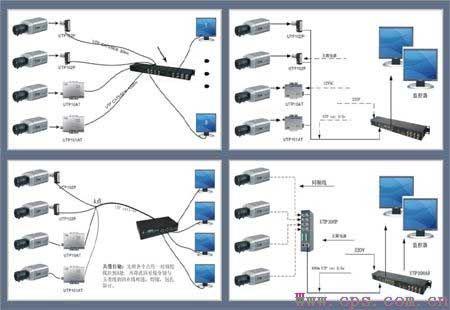

随安防监控视频双绞线传输系统的兴起，数字通信电缆也大量应用于视频监控系统（CCTV系统）的设备连接和视频信号的数字化传输，AXD（UTP）HSYV-5e 4X2X0.52线缆由于其抗干扰性能优异，一条线可接多路视频信号，使用距离可达1500米。
产品创新亮点：
AXD(UTP)HSYV-5e 4X2X0.52线缆导体采用无氧铜(OFC)；绝缘线芯采用拉丝-绝缘串联线生产；专业对绞机、成缆机、护套机进行绞对、成缆、护套挤出；每卷线长305米(1000FT)，易拉箱包装，每卷线均经过高频网络分析仪检测通过。
AXD(UTP)HSYV-5e 4X2X0.52线缆产品采用环保原材料制造，通过SGS机构RoHS环保检测。
产品遵循国家信息产业部YD/T1019标准，同样符合美国EIA/TIA-568B标准及国际标准化组织ISO11801标准。
第三方视点：
双绞线的使用由来已久，在很多工业控制系统、局域网和干扰较大的场所以及远距离传输中都使用了双绞线。双绞线之所以使用如此广泛，是因为它具有抗干扰能力强、传输距离远、布线容易、价格低廉等许多优点。双绞线也存在较大的信号衰减的缺点，但加上一对双绞线视频收发设备后，可以将图像传输到1至2km。双绞线和双绞线视频传输设备的组合在距离增加时其造价与同轴电缆相比下降了许多。许多有经验的工程商都认为，在监控系统中用双绞线进行传输具有如下明显优势：1）传输距离远、传输质量高。2）布线方便、线缆利用率高。同时避免了各种信号单独布线带来的麻烦，减少了工程造价。3）抗干扰能力强。4）可靠性高、使用方便。5）价格便宜，取材方便。
正是看到了双绞线缆在安防监控工程施工和视频信号数字化传输中优秀的实际表现和广阔的市场前景，深圳市讯道实业有限公司本着对高品质产品和高清晰传输效果的一贯追求以及对行业和市场的充分理解，推出了AXD（UTP）HSYV-5e 4X2X0.52数字通信线缆，为CCTV设备连接和视频信号数字化传输提供了高性价比的实用新主张。
测试机构：CPS实验室
测试工程师
邓文杰：本刊技术专家顾问团成员，具有近20年安防行业从业经验。
刘毅：本刊记者，负责本期产品测试过程的记录与撰搞工作。
以上 产品名称：环保增强型超五类缆；工艺结构：导体：φ0.511BC；绝缘：HDPE φ0.93±0.01；成缆：4对绞合，L：150 ；对绞：按色谱配对绞合；护套：浅灰阻燃PVC；
