武汉微创WTOS-02H-T/R103D评测
中安网 2009-06-09
摘要 WTOS-02H-T/R103D 1卡两路光端机是专门针对大规模的视频监控系统应用而推出的新型产品。
在平安城市建设中，往往监控点的数量非常巨大，少则几百路，多则几千路。采用光纤来传输这些监控图像，光端机用量也是一个庞大的数量。大量的设备安装在监控室需要占用很多空间，所以，如何提高设备的安装密度、较少物理空间占用，是一个需要解决的难题。
WTOS-02H-T/R103D 1卡两路光端机是专门针对大规模的视频监控系统应用而推出的新型产品。该款产品在一芯光纤上可以完成1路正向视频，1路双向音频，1路半双工RS485（兼容反向数据）和1路正向开关量的传输，发射和接收均支持Welltrans eGuide网管平台。由独立小型结构的发射机和4U插卡式接收机盘组成，每一块接收机盘具有两套独立的接收系统，可以同时接收两台发射机传送的信号。接收机采用4U子架安装时，可最大支持34个光传输方向，大幅提高安装密度，节省了安装空间。
产品采用工业级低功耗设计，SMT工艺制造，可同时传输半双工RS485/反向数据与双向音频，且同时支持开关量传输，可应用于Welltrans eGuide电信级统一网管平台，电源、链路、视频、数据可动态指示，具备电源反极保护、自恢复保险及雷电及浪涌保护，采用4U插板安装结构。

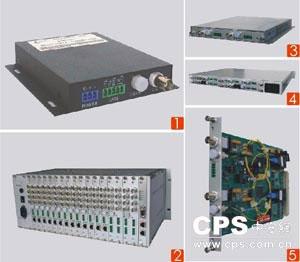

1 小型化前端（发射）

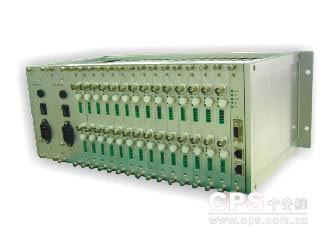

2 19〞4U安装（接收）
3 桌面安装（接收）
4 19〞1U安装（接收）
5 1卡双路模块化接收
突出特点
△ 接收端密集安装，安装密度提高一倍，减少机柜空间占用，节省机房物理空间，特别适合于平安城市等大规模监控系统应用；
△ 发射机小型化设计，占用空间小，方便安装在前端机箱内；
△ 功能丰富，能传输监控视频、控制数据、监听音频、报警开关量等多种信号，满足城市报警与监控系统的多功能要求；
△ SNMP网络管理，满足运行维护需求。同时，遵循SNMP协议的网管软件能方便地纳入统一的监控系统网络管理平台，并且能满足通过IP网络随时查询 设备工作状态的需求；
△ 网管软件能区分前端发射机断电故障和光纤线路故障，设备维护做到有的防矢。并且不需在前端加配蓄电池；
△ 接收端机架可以提供220V AC和-48V Dc两种供电方式，能满足电信机房供电需求；
△ 接收端机架能提供电源冗余热备份，增加系统可靠性；
△ -40℃~+75℃超强工作温度范围，特别是高温适应能力强。同时，具有防 潮、防腐设计，能满足各种严酷的室外工作环境需求。
特 性
△ 工业级设计，SMT工艺
△ 低功耗设计
△ 高安装密度
△ 半双工RS485/反向数据
△ 双向音频
△ 开关量支持
△ Welltrans eGuide电信级统一网管平台
△ 电源、链路、视频、数据动态指示
△ 电源反极保护、自恢复保险
△ 雷电及浪涌保护
△ 4U插板安装结构
产品技术指标
视频指标
△ 信号制式 PAL/NTSC/SECAM
△ 标称输入输出电平 1Vp-p
△ 标称输入输出阻抗 75Ω
△ 视频带宽 8MHz
△ 量化等级 8bit/10bit
△ 微分增益 1%
△ 微分相位 0.7°
△ 回波E 2%kF
△ 亮度非线性 3%
△ 加权信噪比 65dB(8bit)，67dB(10bit)
音频指标
△ 输入阻抗(Line-in) 47K，非平衡
△ 输出阻抗(Line-out) 10K，非平衡
△ 标称输入输出电平 2Vp-p
△ 音频带宽 20Hz～20KHz
△ 采样频率 48KHz
△ 量化等级 24bit
△ 加权信噪比 85dB
△ 总谐波失真 0.1%
异步数据
△ 接口类型 RS-485/422，Manchester，Biphase
△ 工作模式 半双工/反向单工
△ 通讯速率 DC～128Kbps
△ 误码率 <10-9
△ 开关量 输入、输出
△ 路数 1路正向
△ 工作模式 可设置开路/短路报警，具有断纤或前端断电报警能力
连接器
△ 视频连接器 BNC插座
△ 数据/开关量连接器 压接端子台
△ 光纤连接器 FC/PC、ST/PC可选
电 源
△ 工作电压 +5VDC±5％
△ 总功耗 <3.5W(单端)
外形尺寸
△ 发射机 136.2X111.6X22.8 mm
△ 接收机盘 252×195.6×22.3mm
第三方视点
WTOS-02H-T/R103D型 1卡两路光端机是针对当前大规模监控系统应用需求设计地一款极富特色的产品，该产品贴近用户，贴近需求，是产品设计与用户需求完美结合的成果之作。该款产品有很多技术设计和应用设计细节上的创新，是产品设计注重细节、精耕细作、精益求精的典范。
1卡两路光端机在社会治安视频监控系统与智能交通系统（ITS）、高速公路视频监控系统已经得到大量应用，且颇受好评。在大规模社会治安视频监控系统与智能交通系统（ITS）、高速公路视频监控系统日益盛行的当前，该产品的市场应用前景极为可观。
WTOS-02H-T/R103D 1卡两路光端机是专门针对大规模的视频监控系统应用而推出的新型产品。该款产品在一芯光纤上可以完成1路正向视频，1路双向音频，1路半双工RS485（兼容反向数据）和1路正向开关量的传输，发射和接收均支持Welltrans eGuide网管平台。由独立小型结构的发射机和4U插卡式接收机盘组成，每一块接收机盘具有两套独立的接收系统，可以同时接收两台发射机传送的信号。接收机采用4U子架安装时，可最大支持34个光传输方向，大幅提高安装密度，节省了安装空间。
产品采用工业级低功耗设计，SMT工艺制造，可同时传输半双工RS485/反向数据与双向音频，且同时支持开关量传输，可应用于Welltrans eGuide电信级统一网管平台，电源、链路、视频、数据可动态指示，具备电源反极保护、自恢复保险及雷电及浪涌保护，采用4U插板安装结构。
1 小型化前端（发射）
2 19〞4U安装（接收）
3 桌面安装（接收）
4 19〞1U安装（接收）
5 1卡双路模块化接收
突出特点
△ 接收端密集安装，安装密度提高一倍，减少机柜空间占用，节省机房物理空间，特别适合于平安城市等大规模监控系统应用；
△ 发射机小型化设计，占用空间小，方便安装在前端机箱内；
△ 功能丰富，能传输监控视频、控制数据、监听音频、报警开关量等多种信号，满足城市报警与监控系统的多功能要求；
△ SNMP网络管理，满足运行维护需求。同时，遵循SNMP协议的网管软件能方便地纳入统一的监控系统网络管理平台，并且能满足通过IP网络随时查询 设备工作状态的需求；
△ 网管软件能区分前端发射机断电故障和光纤线路故障，设备维护做到有的防矢。并且不需在前端加配蓄电池；
△ 接收端机架可以提供220V AC和-48V Dc两种供电方式，能满足电信机房供电需求；
△ 接收端机架能提供电源冗余热备份，增加系统可靠性；
△ -40℃~+75℃超强工作温度范围，特别是高温适应能力强。同时，具有防 潮、防腐设计，能满足各种严酷的室外工作环境需求。
特 性
△ 工业级设计，SMT工艺
△ 低功耗设计
△ 高安装密度
△ 半双工RS485/反向数据
△ 双向音频
△ 开关量支持
△ Welltrans eGuide电信级统一网管平台
△ 电源、链路、视频、数据动态指示
△ 电源反极保护、自恢复保险
△ 雷电及浪涌保护
△ 4U插板安装结构
产品技术指标
视频指标
△ 信号制式 PAL/NTSC/SECAM
△ 标称输入输出电平 1Vp-p
△ 标称输入输出阻抗 75Ω
△ 视频带宽 8MHz
△ 量化等级 8bit/10bit
△ 微分增益 1%
△ 微分相位 0.7°
△ 回波E 2%kF
△ 亮度非线性 3%
△ 加权信噪比 65dB(8bit)，67dB(10bit)
音频指标
△ 输入阻抗(Line-in) 47K，非平衡
△ 输出阻抗(Line-out) 10K，非平衡
△ 标称输入输出电平 2Vp-p
△ 音频带宽 20Hz～20KHz
△ 采样频率 48KHz
△ 量化等级 24bit
△ 加权信噪比 85dB
△ 总谐波失真 0.1%
异步数据
△ 接口类型 RS-485/422，Manchester，Biphase
△ 工作模式 半双工/反向单工
△ 通讯速率 DC～128Kbps
△ 误码率 <10-9
△ 开关量 输入、输出
△ 路数 1路正向
△ 工作模式 可设置开路/短路报警，具有断纤或前端断电报警能力
连接器
△ 视频连接器 BNC插座
△ 数据/开关量连接器 压接端子台
△ 光纤连接器 FC/PC、ST/PC可选
电 源
△ 工作电压 +5VDC±5％
△ 总功耗 <3.5W(单端)
外形尺寸
△ 发射机 136.2X111.6X22.8 mm
△ 接收机盘 252×195.6×22.3mm
第三方视点
WTOS-02H-T/R103D型 1卡两路光端机是针对当前大规模监控系统应用需求设计地一款极富特色的产品，该产品贴近用户，贴近需求，是产品设计与用户需求完美结合的成果之作。该款产品有很多技术设计和应用设计细节上的创新，是产品设计注重细节、精耕细作、精益求精的典范。
1卡两路光端机在社会治安视频监控系统与智能交通系统（ITS）、高速公路视频监控系统已经得到大量应用，且颇受好评。在大规模社会治安视频监控系统与智能交通系统（ITS）、高速公路视频监控系统日益盛行的当前，该产品的市场应用前景极为可观。
